（一）發電機結構

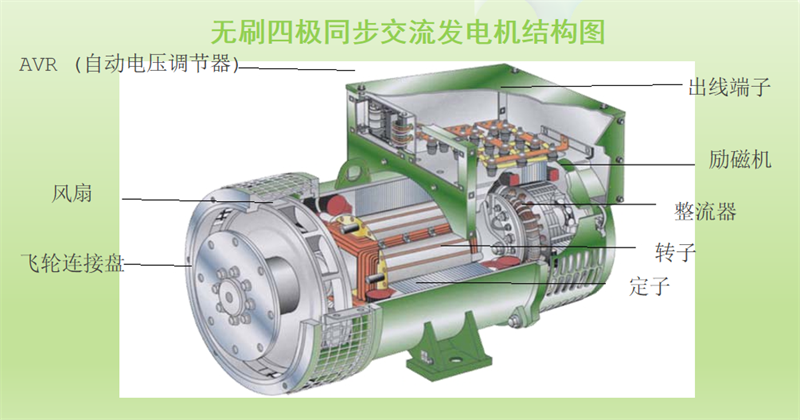

發電機結構如下圖：

（二）發電機工作原理

在這個模型中磁場是不動的，線圈在磁場中旋轉產生感應電勢。在實際發電機中產生感應電勢的線圈是不運動的，運動的是磁場。產生磁場的是一個可旋轉的磁鐵，兩端為南、北兩磁極，是發電機的轉子，線圈在磁鐵外圍，與磁鐵轉軸同一平面。當磁鐵旋轉時產生旋轉磁場，線圈切割磁力線產生感應電動勢。

由于空氣的磁導率太低，在旋轉磁鐵的外圍安上環型鐵芯，也就是定子，可大大加強磁鐵的磁感應強度。在定子鐵芯的內圓有一對槽，線圈嵌裝在槽內。為了看清線圈電流與轉子的運動關系，把定子變成半透明的。當磁鐵旋轉時，線圈切割磁力線感生交流電流。

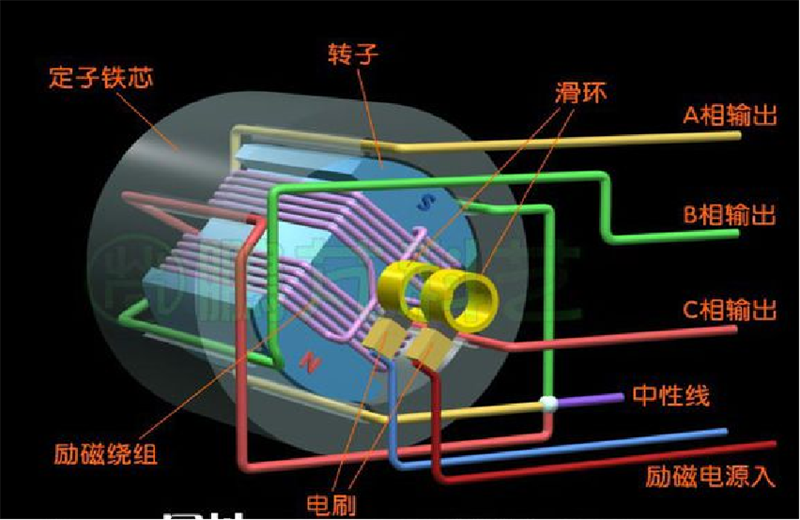

發電機的轉子是電磁鐵，轉子上繞有勵磁線圈，通過滑環向勵磁線圈供電來產生磁場。把定子與線圈安在轉子外圍，一個單相交流發電機原理模型就組成了。

（三）發電機的轉子和定子
